国网天津市电力公司
在五经路110kV变电站施工图设计中，变电室应用三维设计数据平台探索性地开展变电站三维设计，主要在以下几个方面进行了探索实践。
（一）建立相关专业族库，提升三维建模效率
按照统一建模标准以1：1的比例建立电气设备族、土建构件族以及水暖电消专业设备族，将建筑物空间信息和设备参数信息有机整合起来。为以后其他变电站项目的三维建模提供了模型基础与数据支持，提升了三维建模的效率。图4-3为电气设备族库三维模型示例，图4-4为土建构件族三维模型示例，图4-5为水暖电消族库三维模型示例。
（a） | （b） | ||
|
| ||
（c） | （d） | ||

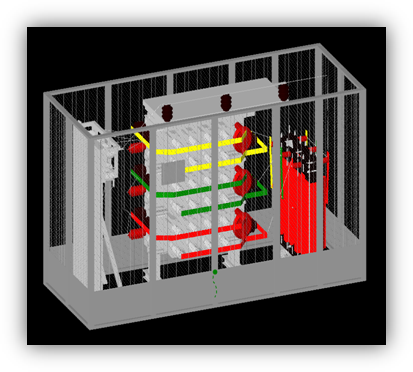

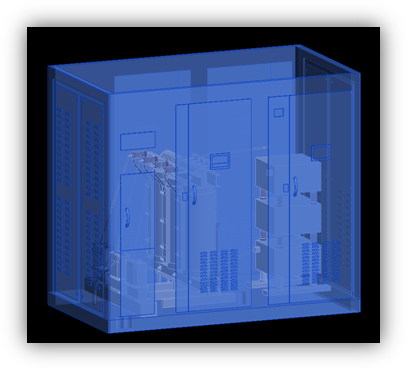

图4-3 电气设备族库三维模型示例 （a-110kV主变压器；b-110kV中性点成套装置;c-电容器组；d-小电阻成套装置） | |||
|
|
|
|
（a） | （b） | （c） | （d） |

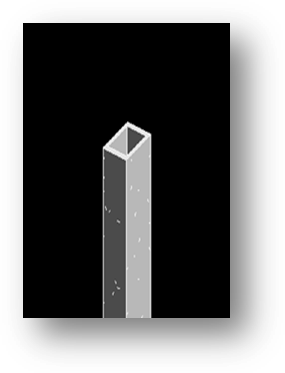

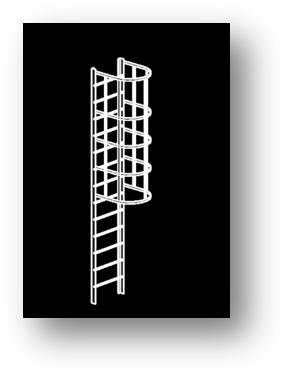

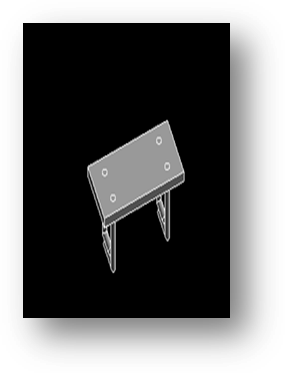

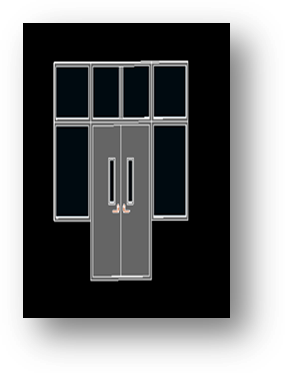

图4-4 土建构件族库三维模型示例 （a-门窗；b-爬梯；c-钢柱；d-埋件） | |||
|
|
|
|
（a） | （b） | （c） | （d） |

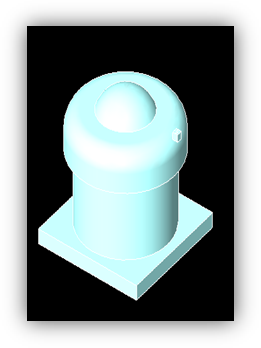

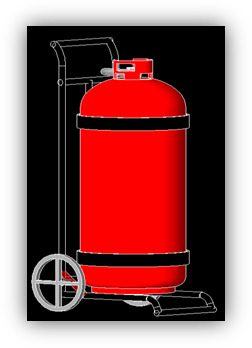

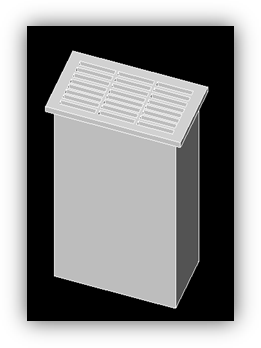

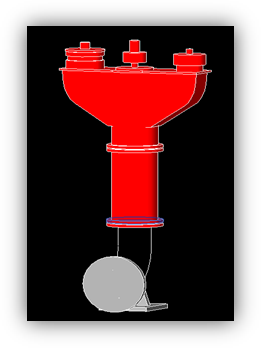

图4-5 水暖电消族库三维模型示例 （a-推车式灭火器；b-消火栓；c-雨水口；d-屋顶风机） |
