1.功能结构树

功能分析包括分析系统、子系统、零件的功能，确定其要求。功能一般是动词加名词的表达方式，比如盘式刹车系统，功能就是按要求停止汽车（考虑行驶环境条件，比如潮湿、干燥等）。要求就是产品特性。

特性一：在规定距离和制动力下，使行驶在干燥沥青路上的汽车停止。

特性二：在没有系统要求的情况下，允许汽车畅通行驶。

产品特性的反面就是失效模式。

车窗升降电机功能结构树如图3-6所示。

图3-6 车窗升降电机功能结构树

如果把功能和要求识别清楚，产品特性就出来了，产品特性出来了，失效模式就出来了，如果上下级的失效模式出来，失效影响和失效原因也就出来了。比如GPS天线的功能是接收信号、防水、环保，要求是汽车行驶正常接受信号、本产品处于卫星讯号正常之地点可接收其讯号。下一级是PCBA功能是信号放大，要求是电流要符合要求。上一级为车载导航，功能是接收信号，要求是及时导航到指定位置，确保使用者安全。GPS天线的失效模式是接收不到信号或信号不稳定，失效原因是PCBA设计的电流过大或过小，失效影响是导航使用时反应慢、死机、接收不到卫星信号，没办法及时到达指定位置。

2.参数图

参数图的作用是实现系统、子系统的功能，识别影响功能的要素，包括可控因素、噪音因素、输入及非预期输出。参数图包括以下几个部分：

输入：实现系统功能的信息源，比如能量（电压、电流等）。

功能：作用。

功能要求：作用要达到的要求。

控制因素：实现功能可控制要素，比如磁场强度、磁导率等。

噪音因素：实现功能不可控因素，比如固定装置永久磁化、碳刷磨损等。

预期输出：想要的结果，比如电磁阀上随角度变化电能。

非预期输出：比如能量损失、热能释放。

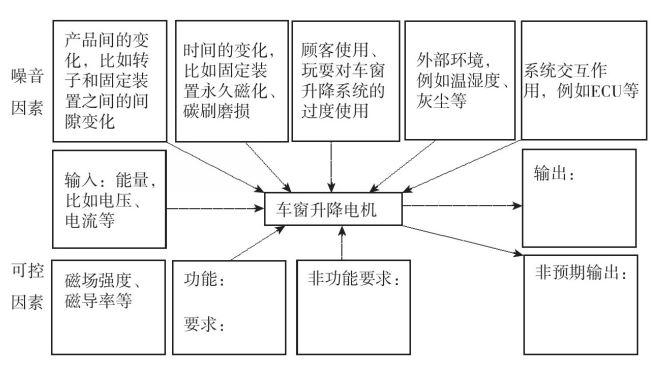

某公司专业设计车窗升降电机，图3-7是其做的参数图。

图3-7 车窗升降电机参数图（P图）

3.DFMEA表格功能部分填写

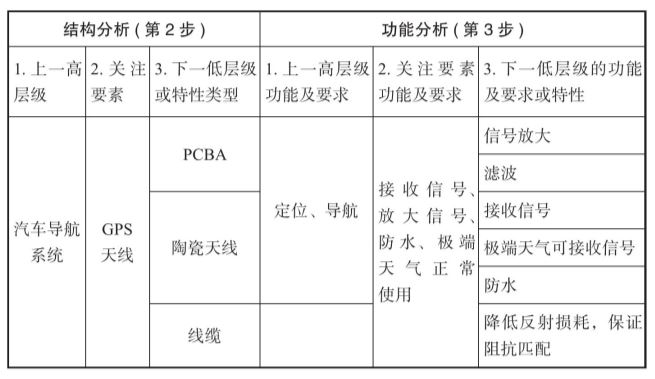

结构分析和功能分析中，DFMEA分析表中的1、2、3要一一对应，比如GPS由三大部分组成，功能分析中2关注要素功能及要求分析的是GPS天线的功能要求。结构分析中3有PCBA，功能分析中3就是分析PCBA的功能及要求——信号放大和配合组装功能。如表3-4所示。

表3-4 DFMEA功能分析表
